艾力德 > >>工程液压油缸 > 工程液压缸
产品描述

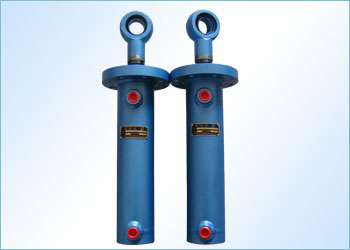

工程液压缸


HSG型工程机械液压缸

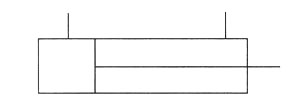

一。圆形符号

冶金设备液压缸



天津11选5APP下载二。使用范围 HSG系列双作用单活塞杆式液压缸,式液压系统中作往复运动的执行机构。其结构简单,工作可靠,装拆方便,易于维修,可带缓冲装置及连接方式多样等特点。除适用于工程机械外,也适用于起重运输机械、矿山机械、建筑机械、车辆、船舶、冶金及其他机械等。

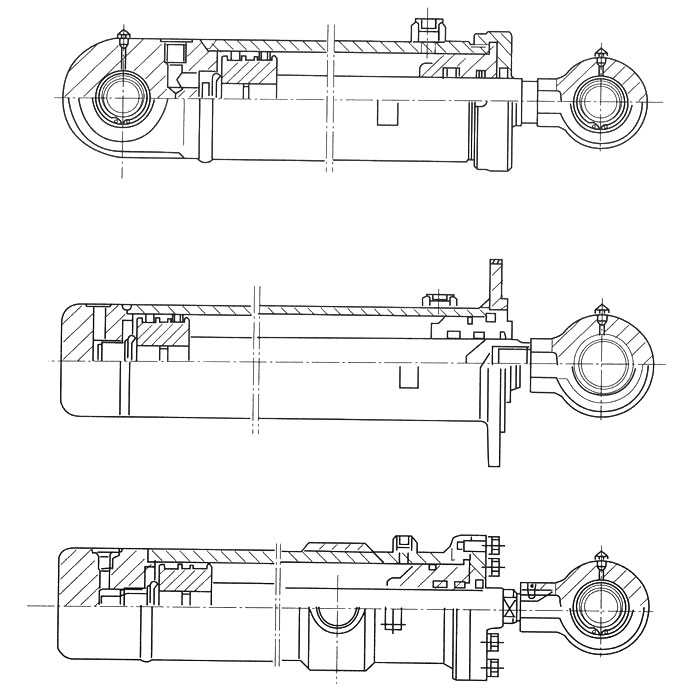

三。结构示意图



冶金设备液压缸

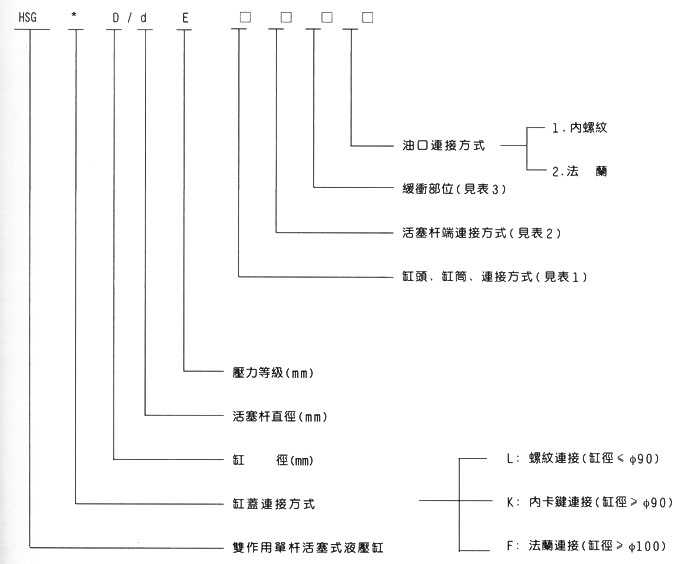

天津11选5APP下载四。型号意义

冶金设备液压缸

缸头、缸筒连接方式

编号连接方式备注
1缸头耳环带衬套
2缸头耳环装关节轴承
3较轴用于缸径D≥Ф80的液压缸
4端部法兰
5中部法兰



五.活塞杆端连接方式表

编号连接方式备注
1杆端外螺纹
2杆端内螺纹用于缸径在≥Ф63
3杆端外螺纹杆头耳环带衬套
4杆端内螺纹杆头耳环带衬套用于缸径在≥Ф63
5杆端外螺纹杆头耳环装关节轴承
6杆端内螺纹杆头耳环装关节轴承用于缸径在≥Ф63
7整体活塞耳环带衬套
8整体式活塞杆耳环装关节轴承
9杆端为光孔缸径Ф80≤DФ≤220的液压缸


六.缓冲部位表

编号部位备注
0不带缓冲40、50、63缸径不带缓冲
1两端带缓冲
2缸头带缓冲速比ψ=2时只有缸端带缓冲
3杆头端带缓冲



七.性能参数

型号公称压力(MPa)缸径(mm)速比ψ非铰轴中法兰连接的最小行程(mm)
缸盖连接型号1.462
螺纹内卡键法兰杆径(mm)最大行程(mm)杆径(mm)最大行程(mm)
HSGL40/dE

16402240025Δ480不限
HSGL50/dE

502850032Δ600
HSGL63/dE

633563045750
HSGL80/dEHSGK80/dE
80458005595030
HSGL90/dEHSGK90/dE
905090063108040

HSGK100/dEHSGF100/dE10055100070120040

HSGK110/dEHSGF110/dE11063110080132045

HSGK125/dEHSGF125/dE12570125090150045

HSGK140/dEHSGF140/dE140801400100168050

HSGK150/dEHSGF150/dE150851500105180055

HSGK160/dEHSGF160/dE160901600110190055

HSGK180/dEHSGF180/dE1801001800125215055

HSGK200/dEHSGF200/dE2001102000140240060

HSGK220/dEHSGF220/dE2201252200160264060

HSGK250/dEHSGF250/dE2501402500180300060


HSGF320/dE3201803200220384060




使用要求:


1.液压缸使用的油液必须保持干净、清洁、定期检查、更换,系统内须设虑油装置。


2.本液压缸本身没有排气装置,用户在系统上应考虑排气装置以防液压缸在进行中产生爬行气穴等不良现象。


天津11选5APP下载3.滑动部分的密封件是易损件,用户应准备一些备件,以便及时更换。


4。液压缸使用时应负荷作用在液压缸的中心线上,避免承受较大的偏心载荷,长行程的液压缸必要时可加中间支承,以防轴线弯曲变形。


5.液压缸长期不用,最好每半年让其正常动作数次。


6。使用介质温度范围-20~+80℃。


7。活塞杆伸出参考速度7。2m/min。


天津11选5APP下载8.液压缸命名用油液运动粘度20~32mm2/s。


注:1.速比ψ,系指活塞有效面积兴活塞杆腔有效面积之比。


2.带有Δ者为ψ=1.7


3。最大行程原则上是:ψ=1。46时,S=10D,ψ=2时,S=12D,式中:S – 行程,D – 缸径


4.用户所需行程大于表中规定的最大行程时,应通过双方协商解决。 5.1MPa约等于10kgf/cm2。



八。液压缸密封件配套表


缸径D杆径dYJ326-87GB1235-76YJ352-87YJ324-87
Yx形密封圈挡圈0形密封圈G形密封圈K形尘圈
橡胶1-3MC尼龙6橡胶1-3
4022D40d22A40*1.5B22*1.540*3.116*2.4G22K22
25d25B22*1.5G25K25
5028D50d28A50*1.5B28*1.550*3.120*2.4G28K28
32d32B32*1.5G32K32
6335D63d35A63*2B35*1.563*3.128*3.1G35K35
45d45B45*1.5G45K45
8045D80d45A80*2B45*1.580*3.132*3.1G45K45
55d55B55*1.5G55hK55
9050D90d50A90*2B50*1.590*3.135*3.1G50K50
63d63B63*2G63hK63h
10055D100d55A100*2B55*2100*3.140*3.1G55hK55
70d70B70*2G70hK70h
11063D110d63A110*2B63*2110*3.145*3.1G63hK63h
80d80B80*2G80hK80h
12570D125d70A125*2B70*2125*3.150*3.1G70hK70h
90d90B90*2G90K90
14080D140d80A140*2B80*2140*3.160*3.1G80hK80h
100d100B100*2G100hK100h
15085D40d85A150*2B85*2150*3.165*3.1G85K85
105d105B105*2G105K105
16090D160d90A160*2B90*2160*3.170*3.1G90K90
110d110B110*2G110K110
180100D180d100A180*2.5B100*2180*5.780*3.1G100hK100h
125d125B125*2G125K125
200110D200d110A200*2.5B110*2200*5.790*3.1G110K110
140d140B140*2G140K140
220125D220d125A220*2.5B125*2220*5.7100*5.7G125K125
160d160B160*2G160K160
250140D250d140A250*2.5B140*2250*5.7110*5.7G140K140
180d180B180*2.5G180K180
320180D320d180A320*2.5B180*2320*5.7150*5.7G180K180
220d220B220*2.5G220K220



注:1.表中YJ※※※-87为本厂标准。

2.表中1.3.5项为孔用密封件,其余为轴用密封件。

3。用户根据需要,对照“型号说明”写出连接方式编号(即“型号说明”中最后4为数字)然后按活塞杆端得连接方式查阅图一至图四,确定需要的结构形式,缸径、速比行程,查阅表6至表9,确定外形安装连接尺寸,需要活塞杆端连接方式1、2种结构形式,只需要将3、4项中的耳环去掉即可。

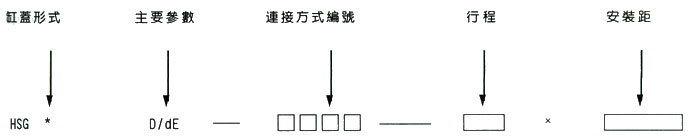

4.订货时应写出完整的型号及行程、安装距。

冶金设备液压缸



注:用户所需安装距,不相同时则必须写出安装距,安装距L37、L36、L34只给出了选择范围,用户选用时,应在表6至表9中规定范围。

举例: 某用户需要的液压缸,缸盖连接方式为内卡键,缸筒为铰轴连接,活塞杆端为外螺纹杆头耳环带衬套,缸头端带缓冲,油口连接方式为内螺纹,缸径为ф100,杆径为ф55,行程为1000,安装距L33=800,其订货用的型号及行程安装距为:


冶金设备液压缸


3.选型核对:


用户选型完后,请将选用的主参数(缸径、活塞杆径)及连接方式与规格表进行核对,以免选型差错。
